設備型號：7001-4 ? ? ?

一：臥式直線玻璃磨邊機是一種全新的玻璃加工設備，它改變了傳統的玻璃立式鏈條傳送的方式，采用了同步帶夾持水平傳送的方式，是磨邊的精度大幅度提高。本機由五大系統構成，主要分為： ? ? ? ? ? ? ? ? ?

（控制系統，磨削系統，夾持傳送系統，冷卻系統，承接系統。）整體結構緊湊，布局合理，外觀和諧統一。

1：控制系統：選用交流接觸器工作指示燈顯示運作系統.

2：磨削系統：選用高速三相交流電機，保證機器在長期使用過程中各項性能持續穩定：磨輪選用國際流行的較新工藝制造，保證了加工的精度以及拋光亮度，確保達到鏡面效果。

3：夾持傳送系統：選用單渦，雙渦變速，在運行的過程中，速度可在0.5-3米之間平穩過度，以滿足不同工藝的需求。

4：冷卻系統：采用揚程36米水泵循環水，既節省用水用可保證冷卻水量。

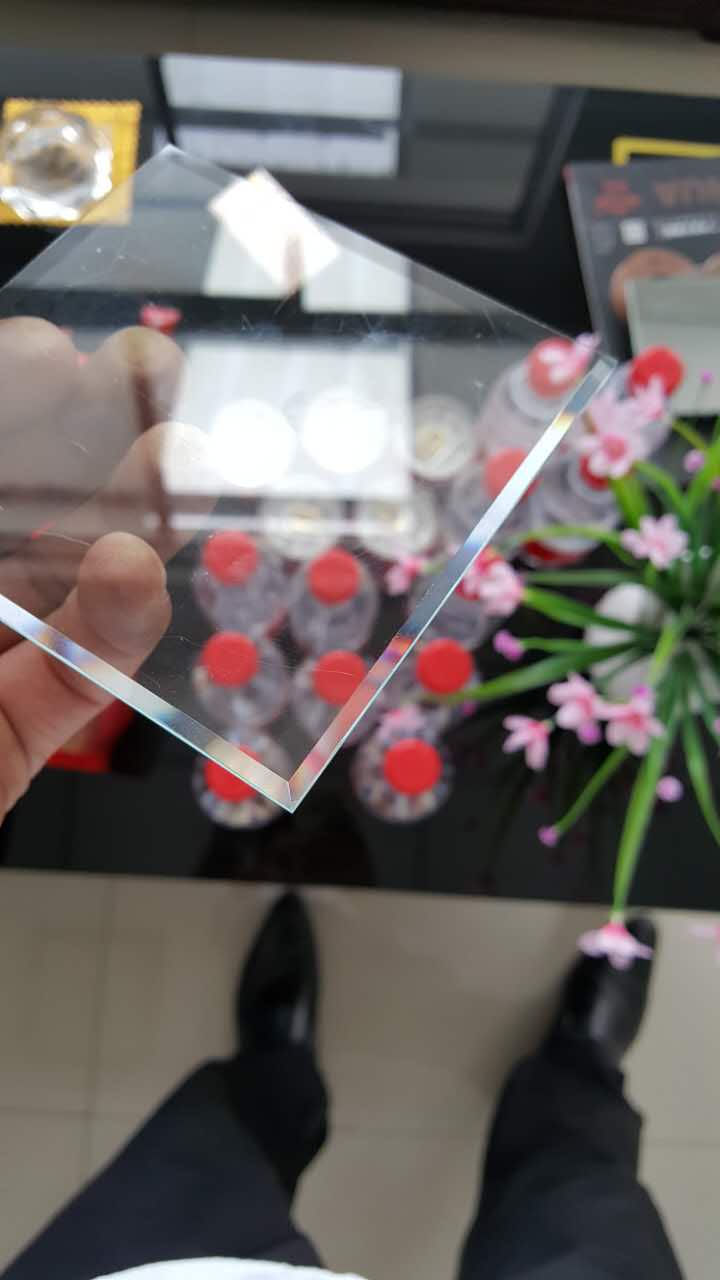

5：承接系統：可選裝排輪承接架，本機適用于平板玻璃的45度直線斜邊的磨削，粗磨，精磨，拋光一次完成即可達到鏡面效果。填補了國際市場的空百，是玻璃加工企業斜邊磨邊的較理想設備。

二：主要技術參考：

外形尺寸：2600x1100x1500（mm)

總重量： 1200千克/臺

可加工厚度：2-20毫米

倒角度數：45度

較小加工尺寸：50x50（mm) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

加工速度：0.5—5m/min ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

裝機功率：7.5千瓦 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

輸入電壓/頻率：380/50HZ---220/50HZ

適用范圍：

1） 小塊玻璃的工藝品直邊磨邊

2） 家裝玻璃，家具玻璃直邊磨邊

3） 建筑用玻璃。無框玻璃門直邊磨邊 ? ? ? ? ? ? ? ? ? ? ??

4） 櫥柜門，晶鋼門玻璃磨邊倒角

5) ? ? ?玻璃裝飾等行業的深加工

?? ? ? ? ? ? ? ??

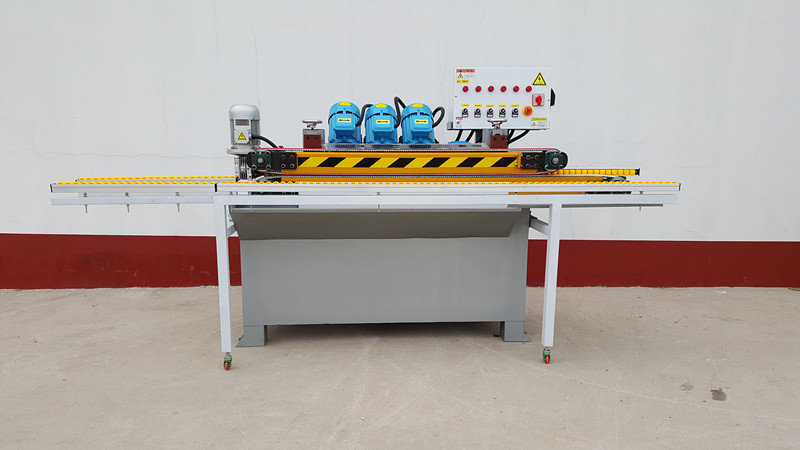

?注：此圖片是380V電壓，220V電機外觀不一樣

?

小型玻璃直邊磨邊機晶鋼門專項使用
