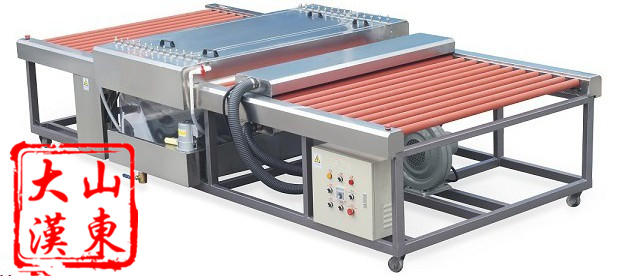

山東大漢玻璃清洗機簡介:

·國標方管骨架;罩殼為1.0mm的鐵板噴塑;

·清洗,干燥,水箱部分為不銹鋼外殼;

·輸送/清洗/吸水海綿輥采用耐高溫，耐酸堿材質,使用壽命長；

·傳動部分調速電機控制,可任意調節清洗速度.

·溫度控制器可調整吹風溫度。

·本設備為密集滾筒帶動設計，加工面積范圍大，循環水清洗玻璃一次完成。

基本參數：

·玻璃尺寸范圍：240*240—1150mm；玻璃厚度為1-1 5mm；

四對毛刷，三對海綿輥。安徽

·電熱功率9千瓦

·無級變速器：0.55kw，380v（可無級調速）廣東

·水泵：150w,380v上海潛水泵

·齒輪馬達：1.1kw,380v廣東

·重量：600KG

·外形尺寸：2800*1800*800（mm）

基本配置

水箱，清洗烘干段罩殼204不銹鋼

膠輥，毛刷，海綿輥。安徽，原生丁晴膠

·無級變速器：0.55kw，380v（可無級調速）廣東

·水泵：150w,380v上海潛水泵

·齒輪馬達：1.1kw,380v廣東

框架國標方管

側板12mm鋼板精加工

清洗段立桿冷拉板電鍍

清洗段上壓板鋁材精加工

DH-Q1200玻璃清洗烘干機

技術參數：

規格：1950*1450*900MM。

重量：550KG。

電壓：380V

頻率：50HZ。

總功率：8KW。

結構方式：臥式。

較大清洗玻璃：1200MM。

較小清洗玻璃150x150MM.

加熱方式：發熱管加熱，自動恒溫。

噴水方式：自動循環噴水。

清洗速度：無級變速。

輸送：自動輸送玻璃。

毛刷數量：3組。

吸水海錦數量：3組。

技術優點：

1、 智能控溫系統，使機械節省用電。

2、 低噪音運作，靈敏度高，人性化級高。

3、漏電防護裝置系統。

4、機械所有配件采用名優廠家產品。

5、機械可以在寒冷低溫條件下工作。

6、 采用名優毛刷和吸水海錦保證清洗效果。

7、由進料段，清洗段，干燥和出料段完美組合。

8、 自動循環噴水系統節能、環保。

9、高速風機保證干燥箱熱能完全利用，溫度均勻。

操作說明：

一、操作步驟

1.佩戴好手套、耳塞等勞保用品。

2.根據玻璃的厚度調節銅節銅螺絲對彈簧的壓力，在適當?shù)奈恢蒙稀?/p>

3.打開電源開關。

4.按下水泵按鈕，打開吸水輥部分水開關，將吸水綿充分濕透后把水開關關上。

5.按下毛刷按鈕，并開啟風機。

6.按下傳輸按鈕，然后打開烤箱開關（溫度設定在50-100度）。

7.把待清洗的玻璃放在進口處的傳輥上，經過進料段，清洗段，吸水段、干燥段，到達出

料段.

二、注意事項：

1.打開自來水沖洗吸水輥，待吸水輥全部軟化，開全機運行5分鐘（開全機，即可調電機、

毛刷電機、加熱管、冷水泵），可調電機600轉為通常清洗玻璃速度。

2.加熱斷電后，讓風機（此時風機不能斷電）送風3-5分鐘中使之加熱箱內加熱絲冷卻，

才能夠?qū)斔湍z棒得到保護。如遇緊急事態，按下急停開關，以防意外發生。

三、機械維護與保養要點：

1.每天檢查有沒有充足的水源，水要根據使用情況作更換（一般一個工作日更換一次清

水），輸送棒要保持清潔。

2、如海綿吸水輥發現有很多劃傷孔，此時它的吸水能力下降，需要更換吸水輥。

（ 正常使用壽命為3—6個月），不用時應養護在水中，不要受壓避免變形；

3、毛刷部分的鍋輪箱和輸送鏈條每一個星期加1次潤滑油脂，各軸承位置一個星期加

潤滑油1次。

4．無極變速器中潤滑使用無級變速器油VB—1（出廠時隨機裝好）開機前須檢查油位

是否達到油鏡中部，（其它油品將使該機轉動不穩，磨擦面易損，溫度增高，首次換油

為300小時，以后每隔1000小時換一次，油注油孔鏡中部，切勿過量。特別注意高速手

輪只能在開機后轉動，才按手輪上的快慢批向轉動，嚴禁停機調速。

玻璃清洗機的設備性能：

1.傳送機構動作應平穩、可靠、無震動現象。

2.玻璃從上片到下片的輸送過程中沿垂直輸送方向偏移量不大于5mm/1000mm.

3.水泵、風機工作應正常，各管道無堵塞和潺潺現象。

4.設備噪聲小于等于85dB(A).

臥式清洗機的特點：

1臥式玻璃清洗機的溫度控制可調整吹風溫度；

2臥式玻璃清洗機的傳動部分使用無級變速機控制，可任意調節清洗速度；

3臥式玻璃清洗機的輸送輥、毛刷輥以及海棉輥均采用耐高溫，耐酸堿材質，使用壽命長；

4臥式玻璃清洗機為密集滾筒帶動設計，加工面積范圍大，循環水清洗玻璃一次完成；

5臥式玻璃清洗機使用離心風機，音量小、風量大；高溫烘干系統，玻璃清洗完成后表面溫度在30-50攝氏度。

臥式玻璃清洗機的適用范圍：

臥式清洗機較小能夠清洗洗150mm的玻璃，較小清洗厚度為3mm；厚度可調至15mm

玻璃清洗機常見故障：

1、如何預防清洗機卡玻璃？

玻璃在進行清洗干燥時，有時會發生卡在機器內的現象，主要預防方法如下。

（1）不放入超過清洗干燥機限定較大厚度的玻璃。

（2）入片時，玻璃之間擺放距離要足夠大。

（3）不要清洗小于設備規定較小尺寸和輥刷處，發現要卡玻璃或不正常，立即停機排除。

（4）清洗窄長形玻璃或尺寸較小的玻璃時，長邊要順前進方向擺放。

2、清洗干燥時容易產生的缺陷有哪些？

玻璃在進行清洗干燥時，有時會造成玻璃缺陷，其主要缺陷如下。

（1）爆邊：傳動及夾緊系統問題造成玻璃在清洗機內碰撞。

（2）劃傷：清洗機下有碎玻璃以及操作時疊片碼放。

（3）洗不凈：水箱沒有及時換水，水質不干凈；毛刷沾玻璃粉太多；風干段沒有過濾或濾不凈，含塵量大。

（4）吹不干：風量及風壓不夠，風刀或吹風角度不合適。
